1電纜分支箱的概念
低壓電纜分支箱簡稱DF，是一種用來對電纜線路實施分接、分支、接續及轉換電路的設備，多數用于戶外。通常習慣將進線回數加上出線回數稱為分支數。一般低壓電纜分支箱分支數為3～7回，IP防護等級：IP44。
2分類
1)按其電氣構成分為兩大類：
普通電纜分支箱：內部沒有開關設備，進線與出線通過銅母排連接在一起，電位相同，適宜用于分接或分支接線。大多應用于農網項目。
高級電纜分支箱：箱內含有開關設備，既可起普通分接箱的分接、分支作用，又可起供電電路的控制、轉換以及改變運行方式的作用；
2)按照安裝方式分為落地式和掛墻式；

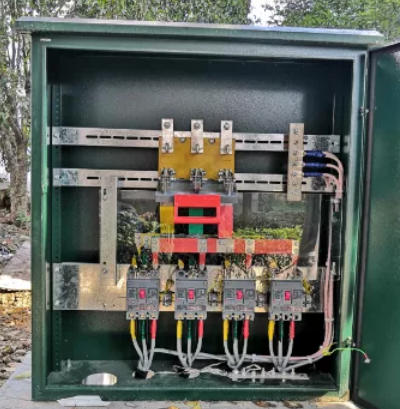

上圖：落地式低壓電纜電纜分支箱

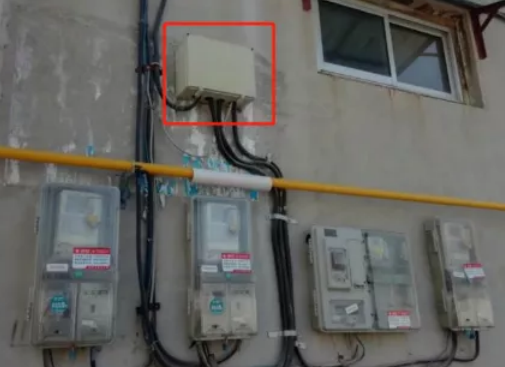

上圖：掛墻式低壓電纜電纜分支箱
3)按照安裝環境分為戶內式和戶外式；
4）按照材質分為SMC復合材料組合方式和金屬板制作方式兩種。
3應用
通常，我們選用的低壓電纜分支箱默認的都是有開關，普通低壓電纜分支箱常用于農網項目，以及只作為電力接口用的場合。以下沒有特殊說明均指的是高級低壓電纜分支箱；
低壓電纜分支箱作為“二級”配電，通常我們選用的都是A型斷路器（即熱磁脫扣器類型斷路器），有特殊要求的可以選用電子式斷路器。
對于照明負荷回路，低壓電纜分支箱總開關設置漏電保護型電子式斷路器，作為一級漏電保護，附件：分勵線圈+輔助觸點；斷路器短延值按照C類脫口曲線整定。
對于動力負荷回路，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+輔助觸點；斷路器短延值按照D類脫口曲線整定。

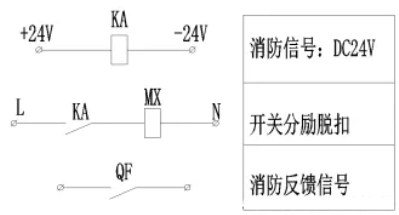

對于消防類電纜分支箱，低壓電纜分支箱總開關設置電子式斷路器，附件：分勵線圈+報警觸點；斷路器短延值按照D類脫口曲線整定。

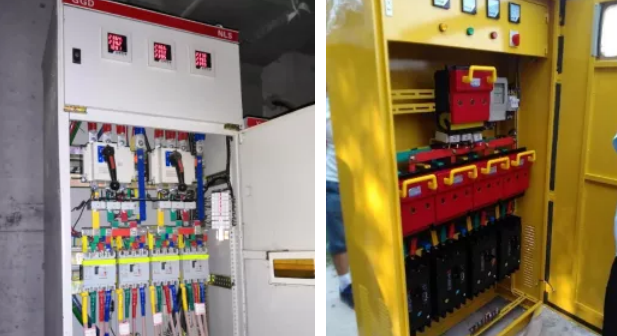

引申：根據每個地區設計習慣不同，“二級”配電也可采用動力配電箱XL或GGD戶內低壓固定柜，與低壓電纜分支箱的主要區別：有儀表指示。

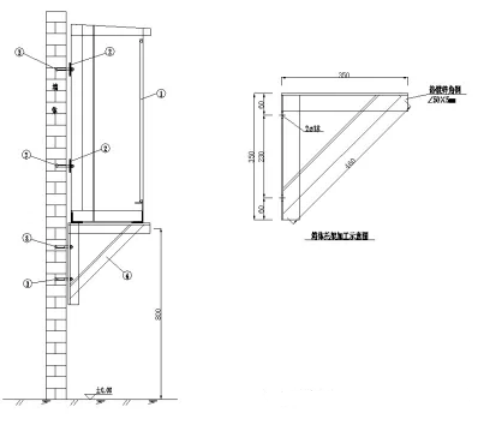

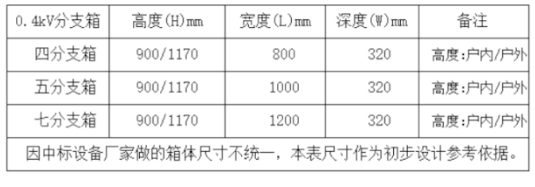

4低壓電纜分支箱安裝尺寸
