由于我國城網建設較早，出資多，而農網結構過于簡單，且東西部開展不均衡，因而在城鎮化進程中，以農業為中心的中西部區域開端了解與學習東南濱海區域的開展優勢，并逐步認識到配電網在國民經濟開展中不行取代的積極作用，特別是配網自動化開展，實踐結構會跟著城市建設腳步繼續優化。

1供電一次計劃結構

由于城市配電對供電有用性的要求十分高，且環網節點較多，全體供電結構較為繁瑣，所以在建設中會選擇環網供電形式進行操作。通常情況下，這一形式需求引證全絕負荷開關柜、XGN口－12系列全密封這一供電形式作為載體，其間包含母線提升單元、斷路器單元及負荷開關＋熔斷器組合電器單元等，在運轉過程中與避雷器、電流等器材組合使用，能獲取多樣化的功能單元模塊，此刻在各個單元之間增加母線，能夠讓各個氣箱隨意組合與拓展，這樣有助于獲取全模塊化的組合結構。

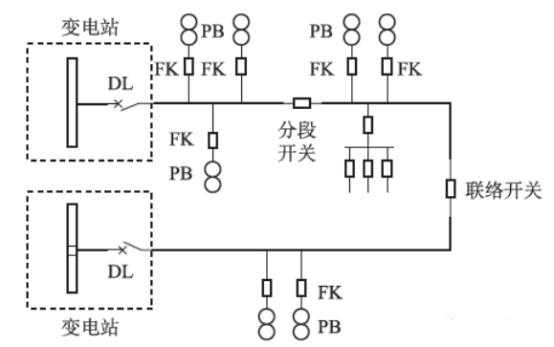

如下圖所示，其作為現階段典型的配電體系拓撲圖，變電站的10kV出線裝備斷路器和對應維護，主線路中引證開關分段，各分支線路結合負荷開關的方法進行裝備，且全部開關都具有合閘等功能。由于分段開關與負荷開關在運轉期間，難以斷開短路電流，所以不需求安裝維護設施。其間，圖中的DL歸于斷路器，FK歸于負荷開關，而PB是配變。

圖目前典型配電體系拓撲圖

2二次計劃的測控形式剖析

在完成城市環網供電一次計劃后，還要提出與之相關的監控單元，其間詳細功能分為以下幾點：其一，督查和測量各回路的功率、電壓及電流等，并及時上報給有關負責人；其二，清晰環網箱中各開關的方位；其三，檢查過流信號，供子站要做好毛病阻隔作業；其四，全面遙控各個開關；其五，做好開關的過流與過負荷維護作業；其六，搜集開關的氣壓信息。

散布式二次終端操控單元的設計，能夠幫助作業人員進行毛病阻隔與剖析、信息搜集及全量監測等作業。通常情況下這一單元要安裝在終端開閉方位，且與一次開關設備融為一體，兩者能構本錢文提及的一體化智能環網開關設備。

3長途調度與操控

從本質上講，一體化智能環網開關設備最大的優勢在于，能引證散布式二次終端操控單元全面監管終端配變等信息，促使作業人員在了解有關改變的基礎上，研討獲取數據信息，而后有用展現配電網絡的信息，并作好相關操控。如負荷轉移、毛病點距離等，這些內容對保證其他線路供電安全具有積極作用。

4設備通訊

通訊作為自動化設備運轉的中心內容，現階段以光纖通訊為中心的通訊方法得到了社會各界的認可。因而，在配電自動化建設作業中，作業人員也要以光纖通訊為中心，讓各個終端能夠快速傳遞信息，并實現資源奉獻，這樣有助于配電自動化充沛展現本身擁有的功能。一起，由于配電自動化建設作業具有有用性高、抗干擾力強，且不會受外界因素限制等特點，所以能夠用作圖像、語言等內容的傳遞渠道。
